Hur fungerar en cylindrisk cellmonteringsmaskin?

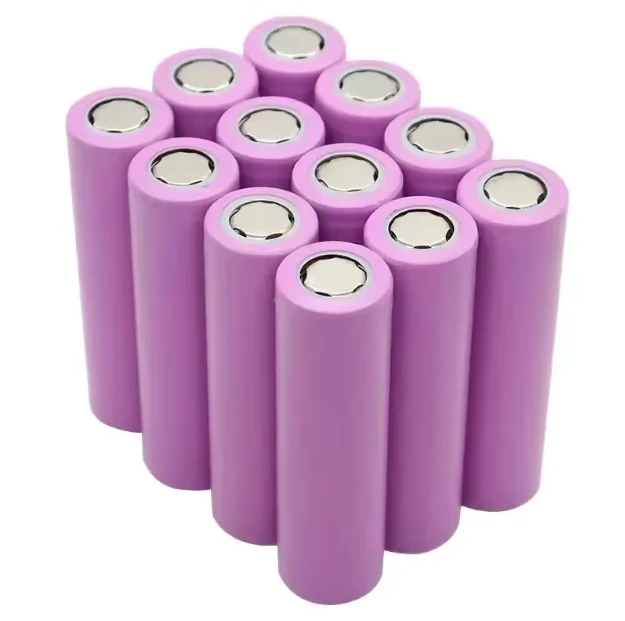

Efterfrågan på litium-jonbatterier fortsätter att växaelverktyg, elfordon, energilagringssystem och hemelektronikcylindriska celler som t.ex18650, 21700 och 4680fortfarande ett av de mest använda formaten.
Bakom varje stabilt och säkert cylindriskt batteri finns ettCylindrisk cellmonteringsmaskin.
Att förstå hur den här utrustningen fungerar är viktigt-inte bara för ingenjörer utan också förtillverkare, investerare och köparesom vill fatta välgrundade beslut.
Den här artikeln förklararhela arbetsprincipen och processflödetav en cylindrisk cellmonteringsmaskin, samtidigt som den erbjuderpraktiska urvals- och köpråd.
Vad är en cylindrisk cellmonteringsmaskin?
A Cylindrisk cellmonteringsmaskinär ett automatiserat eller halv-automatiserat produktionssystem utformat för att montera litium-jonbatterikomponenter till färdiga cylindriska celler.
Istället för att vara en enda maskin är det vanligtvis enkomplett produktionslinjebestår av flera moduler, inklusive:
Elektrodlindning
Cellinförande i metallburkar
Flik- och kapsvetsning
Elektrolytfyllning och tätning
Inspektion och dataspårning
Varje steg påverkar direktbatterikonsistens, säkerhet, kapacitet och livslängd.
Komplett arbetsflöde för en cylindrisk cellmonteringsmaskin
En standard cylindrisk batterimonteringsprocess består av följande kärnsteg:
Elektrodförberedelse och lindning
Cellinsättning och skalmontering
Fliksvetsning och lockmontering
Elektrolytfyllning och tätning
Inspektion, spårbarhet och produktion
Låt oss undersöka varje steg i detalj.
Elektrodförberedelse och lindningsprocess
Vad händer under elektrodlindning?
I detta skede,katodplåt, separator och anodplåtär inriktade och lindade tillsammans för att bilda batteriets inre struktur-som vanligtvis kallas en"gelérulle."
Du kan tänka på det som att försiktigt rulla flera tunna lager till en kompakt och enhetlig cylinder, vilket säkerställer perfekt inriktning genom hela rullen.
Nyckelfunktioner för lindningsmaskinen
Precisionsinriktning och kantkontroll
Högkvalitativa-lindningsmaskiner använder automatiska kantjusteringssystem för att säkerställa att:
Separatorn täcker elektrodkanterna ordentligt
Inga exponerade elektrodområden orsakar interna kortslutningar
Stängd-loopspänningskontroll
Stabil spänning är avgörande:
Överdriven spänning kan riva sönder elektroderna
Otillräcklig spänning leder till lösa inre strukturer
Avancerade maskiner övervakar och justerar kontinuerligt spänningen i realtid.
Hög-hastighet, stabil drift
För massproduktion måste lindningsprocessen förbli exakt även vid höga hastigheter, utan att offra konsistensen.
Varför lindningskvalitet är viktigt
Lindningskvaliteten avgör direkt:
Kapacitetskonsistens
Inre motståndslikformighet
Framgångsgrad för svetsning
Lång-cykellivslängd och säkerhet
Köptips:
Om du siktarEV-klass eller energi-lagring-klassceller, lindningsnoggrannhet bör vara ett av dina bästa utvärderingskriterier när du väljer utrustning.
Cellinsättning och skalmontering
Vad är cellinförande?
Efter lindning förs gelérullen in i enmetallburk (stål eller aluminium). Detta steg är känt somcellinförandeoch kräver hög mekanisk precision.
Tekniska utmaningar vid cellinsättning
Koaxial inriktning
Gelérullen måste förbli perfekt i linje med skalet. Felinriktning kan leda till:
Ojämn mekanisk belastning
Svetsfel i senare skeden
Ytskydd
Maskinen måste förhindra:
Repar elektrodkanterna
Skada avskiljaren vid insättning
Positionsavkänning
Sensorer eller synsystem bekräftar:
Korrekt insticksdjup
Korrekt polaritetsorientering
Frånvaro av deformation
Råd om val av utrustning
Välj maskiner som erbjuder:
Automatisk detektering av insättningsnoggrannhet
Kompatibilitet med flera cellstorlekar
Smidiga infogningsmekanismer med liten-påverkan
Fliksvetsning och lockmontering
Förstå Tab Svetsning
Tabsvetsning ansluterpositiva och negativa flikarav elektroderna till strömavtagarna eller batterilocket.
Detta är en av de mest kritiska elektriska anslutningspunkterna i batteriet.
Vanliga svetstekniker
Lasersvetsning
Hög precision och repeterbarhet
Idealisk för helautomatiserade produktionslinjer
Ultraljudssvetsning
Låg termisk påverkan
Lämplig för aluminium och tunna ledande material
Motståndssvetsning
Kostnads-effektiv
Vanligt i produktionslinjer med låg-till-medelhastighet
Varför svetskvalitet är avgörande
Dålig svetsning kan resultera i:
Högt kontaktmotstånd
Lokaliserad överhettning
Minskad batterilivslängd
Allvarliga säkerhetsrisker
Professionell rekommendation:
Maskiner som stödjerhybridsvetslösningarger större flexibilitet för olika batteridesigner.
Elektrolytfyllning och tätning
Roll av elektrolytfyllning
Elektrolyt möjliggör litium-jontransport mellan elektroderna.
Fyllningsnoggrannheten påverkar direkt:
Kapacitetsprestanda
Inre motstånd
Säkerhet och cykellivslängd
Typisk elektrolytfyllningsprocess
Vakuummiljöförberedelse
Exakt kontrollerad elektrolytinjektion
Blötläggningsperiod för full elektrodvätning
Tillfällig eller slutlig tätning
Tätningstekniker
Laserförsegling för hög konsistens
Mekanisk pressning för mogen massproduktion
Integrerad säkerhetsventildesign
Inspektion, spårbarhet och slutresultat
Innan celler lämnar löpande bandet utför maskiner vanligtvis:
Visuell inspektion
Höjd och viktmätning
Polaritetsverifiering
Grundläggande elektriska parameterkontroller
Avancerade system integreras medMES och ERP-plattformar, aktiverar:
Full processspårbarhet
Parameterinspelning
Automatisk avstötning av defekta celler
Hur man väljer rätt cylindrisk cellmonteringsmaskin
Viktiga frågor att ställa innan du köper
Vilka cellformat kommer du att producera (18650, 21700, 4680)?
Vad är din önskade utgångshastighet och takttid?
Planerar du att utöka kapaciteten i framtiden?
Är din prioriterade kostnadskontroll eller premium cellkonsistens?
Praktiska inköpsråd
Prioritera modulära och skalbara utrustningsdesigner
Utvärdera leverantörens processupplevelse-inte bara maskinspecifikationer
Överväg efter-support, utbildning och långsiktig-stabilitet
Slutliga tankar
En pålitligCylindrisk cellmonteringsmaskinär mer än produktionshårdvara-det är enlångsiktiga-tillverkningsgrundlag.
Rätt utrustning säkerställer:
Stabil kvalitet
Hög avkastning
Framtida skalbarhet
Hållbar konkurrenskraft
Vi hoppas att den här guiden hjälper dig att bättre förstå processen, utvärdera leverantörer och fatta säkra utrustningsbeslut.
